Tugas Pertemuan 13

Topologi Jaringan Sederhana





 KETENTUAN
1. Buatlah jaringan komputer sesuai dengan topologi yang telah disediakan
2. Pada jaringan tersebut tuangkan sistem keamanan melalui line console dan line vty serta encripsikan password tersebut.
3. Buatlah banner motd.
4. Router Interface G0/0 memiliki IP: 192.168.10.1/24
5. Router Interface G0/1 memiliki IP: 192.168.11.1/24 dan digunakan sebagai DHCP Server
1. Excluded 192.168.11.1 192.168.11.40
2. Excluded 192.168.11.150 192.168.11.254
3. DHCP Pool JARINGAN-KOMPUTER

Cara membuatnya ialah sebagai berikut :

1. Jalankan aplikasi Packet Tracer, lalu buatlah topologi jaringan seperti di atas , di sini kita menggunakan 1 Router (1941), 2 Switch (2950-24), dan 5 buah PC.

2.  Kita akan setting semuanya menggunakan menu CLI  di Switch , pertama kita atur hostname Switch seperti berikut :

3. Selanjutnya memberi Password line console 0.

4. Lalu beri Password line vty.

5. Password line vty dapat kita ubah sesuai selera kita dengan cara sebagai berikut :

6. Setelah itu kita enkripsikan password agar tidak terlihat :

7.  Agar lebih menarik kita dapat menambahkan banner motd dengan cara :

8.  Lalu pada saat Switch shutdown agar data kita tidak hilang atau tetap tersimpan, kita pake NVRAM dengan cara :

Jika semua sudah di setting, maka pada saat kita buka menu CLI di Switch akan tampil seperti di bawah.

9. Setelah kita setting Switch, selanjutnya kita setting Router. Pastikan alur kabel interface sesuai. Sebelah kiri g0/0 sedangkan kanan g0/1. Lalu kita setting interface g0/0 dahulu dengan cara :

10. Kemudian setting interface g0/1 sebagai dhcp server. Disini kita akan setting ip address, excluded ip address untuk dhcp dan Dhcp Pool dengan cara :

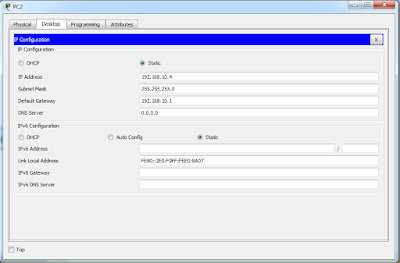

11.  Selanjutnya kita setting IP Address pada PC sesuai interface nya. Pada interface g0/0 kita tadi tidak setting DHCP Server jadi kita isi IP Adress PC secara manual, sedangkan pada interface g0/1 kita bisa isi IP Address PC secara otomatis. Seperti di bawah ini :

12.  Lanjut Setting IP PC3 dan PC4 menggunakan DHCP seperti berikut :

13.  Terakhir cek koneksi dengan cara mengirim pesan sesama PC, kalau Successful berarti benar

PERTEMUAN 12 : Pembuatan Jaringan Sederhana 2

Peretemuan 12 : Pembuatan Jaringan Sederhana 2

Navigarion the IOS

PART1. Establish Basic Connections, Access the CLI, and Explore

Step 1: Connect PC1 to S1 using a console cable.
a. Click the Connections icon (the one that looks like a lightning bolt) in the lower left corner of the Packet Tracer window.
b. Select the light blue Console cable by clicking it. The mouse pointer will change to what appears to be a connector with a cable dangling from it.
c. Click PC1. A window displays an option for an RS-232 connection.
d. Drag the other end of the console connection to the S1 switch and click the switch to access the connection list.
e. Select the Console port to complete the connection.

Step 2:   Establish a terminal session with S1.

Step 3 :   Explore the IOS Help.

PART 2 : Explore EXEC Modes

Step 1:   Enter privileged EXEC mode.

PART

 Step2 :   Enter Global Configuration mode.

PART 3 : SET THE CLOCK

Step 1: use the clock command

Step 2 : Explore Additional command Message

ACTIVITY RESULT

PERTEMUAN 11 Konfigurasi DHCP Server pada Router di Cisco Packet Tracer

" Konfigurasi DHCP Server pada Router di Cisco Packet Tracer "

Pengertian DHCP

DHCP (Dynamic Configuration Protocol) adalah layanan yang secara otomatis memberikan nomor IP kepada komputer yang memintanya. Komputer yang memberikan nomor IP disebut sebagai DHCP server, sedangkan komputer yang meminta nomor IP disebut sebagai DHCP Client. Dengan demikian administrator tidak perlu lagi harus memberikan nomor IP secara manual pada saat konfigurasi TCP/IP, tapi cukup dengan memberikan referensi kepada DHCP Server.


Tujuan

- Memberi IP secara otomatis kepada client
- Memberi informasi gateway kepada client
- Memberi informasi dns server kepada client

Kita Buat Topologi Jaringan Seperti Berikut

 Kita konfigurasi interface routernya yang menuju ke client yaitu interface g0/0.


Keterangan :
1. dhcp exclude = ip yang tidak akan diberikan kepada client
2. pool POOL-R1 = nama range yang kita buat
3. network = network dari ip yang akan kita beri ke client
4. default-router = informasi gateway yang akan diberikan ke client
5. dns-server = informasi dns server yang akan deberikan ke client

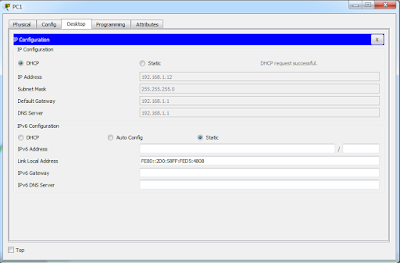

PC 1

PC 2

PC 3

PC 4

Sumber :
https://hadi27.wordpress.com/pengertian-dan-kelebihan-dhcp/

TUGAS PERTEMUAN 10 ROUTING

TUGAS PERTEMUAN 10 ROUTING

- TUGAS  pertama

KONFIGURASI ROUTER CISCO
Konfigurasi IP Address

Langkah Pertama buka aplikasi Cisco  packet  Tracer
masukan pc dan router seperti di gambar

Pada PC pilihlah terminal untuk melakukan akses ke Router

menggunakan console setelah itu sambungkan keduanya seperti pada gambar dibawah

lalu ketikan perintah  no pada di gambar


setelah itu ketikan perintah Perintah yang digunakan untuk berpindah dari User EXEC Mode

ke Privileged EXEC Mode menggunakan “enable maka akan muncul sperti di gambar

Memberikan nama pada Device seperti di gambar

lalu Serta mengamankan perangkat

- TUGAS KEDUA  TR0UBLESHOOT

Troubleshoot 1

Disini pc 3 hasilnya FAILED yang bearti  penyebab PC3 tidak dapat melakukan komunikasi dengan device lain?
penyebabnya karena penyebab PC3 tidak dapat komunikasi dengan device lain karena kesalahan pada

IP Address 192.168.11.13 Seharusnya IP Addressnya 192.168.10.13

Troubleshoot 2

Disini pc 2  hasilnya FAILED yang bearti penyebab PC2 tidak dapat melakukan komunikasi dengan device lain?

penyebabnya karena PC2 tidak dapat melakukan komunikas dengan device router karena kesalahan pada gateway IP 192.168.11.1,gateway tersebut tidak sama dengan device lainya seharusnya 192.168.10.1

Troubleshoot 3

Apa penyebab PC1, PC2 dan PC3 tidak dapat melakukan

komunikasi dengan router?

karena :penyebabnya yaitu kwsalahan pada IP address pada router

PERTEMUAN 9 "Konfigurasi sistem operasi perintah dasar cisco"

Konfigurasi Sistem Operasi Perintah Dasar Cisco

Konfigurasi Sistem Operasi Perintah Dasar Cisco

User EXEC Mode /"(Switch>)"

Pertama Download aplikasi Cisco Packet Tracer

Buka aplikasi Cisco maka akan muncul pada digambar :

Diatas merupakan form tampilan awal

pilih pc seperti di gambar

 sambungkan kedua pc seperti gambar dibawa

 aturkan ke terminal pada di gambar

setelah itu tekan CLI seperti di gambar maka akan muncul seperti di gambar

tekan enter di bagian tulisan RETURN maka akan muncul seperti gambar dibawah

lalu ketikan perintah seperti di gambar

perintah yang digunakan untuk berpindah dari User EXEC Mode

ke Privileged EXEC Mode menggunakan "enable"

lalu ketikan perintah seperintah di gambar

perintah yang digunakan untuk berpindah dari

Privileged EXEC Mode ke Mode Konfigurasi Global

menggunakan “configure terminal” dan Konfigurasi Hostname

- Dimulai dengan huruf, Tidak mengandung spasi

- Dapat menggunakan huruf, angka atau tanda baca.

ketikan perintah seperti di gambar

Mengenkripsi password

-Cisco IOS menampilkan password

   dalam teks biasa secara default

-Password harus dienkripsi

-Untuk melihat konfigurasi secara

keselurahan dapat menggunakan

perintah “Switch# show run”.

ketikan perintah  seperti  di gambar

Memberikan Banner

-Kata-kata yang menyiratkan bahwa login adalah "selamat

datang“.

-Sering digunakan untuk pemberitahuan hukum karena ditampilkan ke semua terminal yang terhubung.

Interface gigabitEthernet 0/0: digunakan untuk menentukan

interface yang akan dikonfigurasi IP Address

Ip address 192.168.10.1 255.255.255.0: digunakan untuk

memasukan alamat IP Address terhadap interface yang telah

ditentukan

No shutdown: digunakan untuk mengaktifkan interace

langkah terakhir dengan  mengetikan perintah pada gambar di atas maka  berhasil dan di save.
